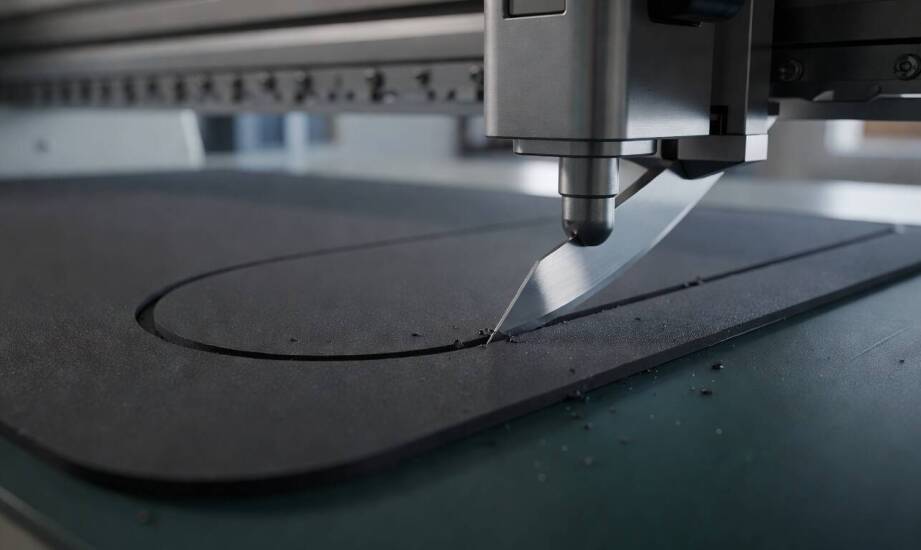

Od pliku CAD do gotowej uszczelki — gdzie w cięciu gumy na ploterze CNC pojawiają się błędy

W produkcji krótkich serii technicznych detali elastycznych ogromne znaczenie ma idealna powtarzalność wymiarowa oraz błyskawiczna reakcja na zmiany projektowe. Przedsiębiorstwa przemysłowe, zakłady poligraficzne i producenci specjalistycznych urządzeń regularnie zlecają wykonanie niewielkich partii nietypowych elementów uszczelniających. Tradycyjne metody oparte na mechanicznych wykrojnikach sztancujących stają się w takich przypadkach całkowicie nieopłacalne ze względu na wysokie koszty i czas przygotowania dedykowanego narzędzia. Zastosowanie technologii sterowanej numerycznie pozwala skrócić proces wdrożenia nowego wzoru. Obróbka miękkich tworzyw wiąże się ze specyficznymi wyzwaniami technologicznymi, które różnią się diametralnie od frezowania sztywnych materiałów. Wymaga ona precyzyjnego zestrojenia oprogramowania z fizycznymi właściwościami elastycznego arkusza tnącego.

Przejście od pliku CAD do bezbłędnej ścieżki cięcia

Proces powstawania fizycznej uszczelki rozpoczyna się w środowisku projektowym, gdzie inżynier przygotowuje dwuwymiarową geometrię w standardowych formatach DXF lub DWG. Zaawansowane oprogramowanie CAM interpretuje zapisane wektory i generuje dokładną ścieżkę ruchu noża tnącego. Niedoskonałości pliku wejściowego, na przykład niezamknięte kontury, zduplikowane linie nakładające się na siebie czy nieprawidłowo zaprojektowane narożniki, natychmiast przenoszą się na obrabiany detal. Odpowiednio skonfigurowana maszyna do produkcji uszczelek gumowych potrafi z najwyższą dokładnością odwzorować projekt, jednak błędy w kodzie sterującym wymuszają ręczną poprawkę pliku.

Ploter stołowy musi otrzymać zoptymalizowane dane, aby głowica robocza poruszała się płynnie po zadanym torze. Nagłe zatrzymania lub nieuzasadnione zmiany kierunku cięcia skutkują niepożądaną zmianą naprężeń w elastycznym materiale. Prawidłowe zaplanowanie kolejności wycinania poszczególnych otworów decyduje o stabilności całego arkusza. Zazwyczaj w pierwszej kolejności wycina się małe otwory wewnętrzne, a dopiero na końcu uwalnia się główny obrys detalu z formy bazowej. Błyskawiczna weryfikacja pierwszego wyciętego elementu pozwala wyeliminować błędy inżynieryjne, co drastycznie zmniejsza straty wartościowego surowca.

Dobór parametrów i fizyczne zachowanie materiału

Mechaniczna obróbka płyt elastomerowych o twardości mieszczącej się w przedziale 40–90 ShA oraz grubości od 0,3 do 50 mm wymaga wysoce wyspecjalizowanego oprzyrządowania. Zastosowanie głowicy z ostrzem oscylacyjnym gwarantuje uzyskanie gładkiej krawędzi bez deformacji termicznej, co stanowi ogromną przewagę nad cięciem laserowym. Częstotliwość pracy noża ustawia się zazwyczaj w szerokim zakresie od 50 do 300 Hz. Wybór optymalnej wartości zależy bezpośrednio od gęstości tworzywa oraz całkowitej grubości rozkrawanego arkusza. Twardsze gumy wymagają wyższej częstotliwości uderzeń przy jednoczesnym obniżeniu liniowej prędkości posuwu głowicy.

Osiągnięcie precyzji wymiarowej w granicach od ±0,1 do ±1 mm opiera się na zbalansowaniu prędkości cięcia, zanurzenia ostrza w macie podkładowej oraz siły podciśnienia. System próżniowy z podziałem na sekcje stabilizuje arkusz na stole roboczym, minimalizując ryzyko jego poderwania przez szybko poruszający się nóż. Poważnym wyzwaniem pozostaje cięcie gumy wyposażonej w fabryczną warstwę samoprzylepną, ponieważ klej osadza się na ostrzu i znacząco zwiększa opór tarcia. Zbyt ostre łuki w projekcie prowadzą do pociągnięcia struktury materiału przez obracający się nóż, co zniekształca ostateczną geometrię otworów.

Ostateczny sukces w bezstratnym wycinaniu specjalistycznych uszczelnień zależy od doskonałej integracji założeń projektowych z możliwościami maszyny. W wieloletniej praktyce firmy DMPLOT obejmującej instalację systemów CNC w zakładach produkcyjnych potwierdza się, że odpowiednie przygotowanie cyfrowe jest fundamentem wydajnej pracy. Doświadczeni operatorzy potrafią na bieżąco analizować zachowanie materiału pod ostrzem i modyfikować parametry posuwu. Właściwe zgranie oprogramowania z zaawansowaną mechaniką plotera pozwala na sprawną realizację skomplikowanych zamówień przy zachowaniu surowych norm jakościowych.
